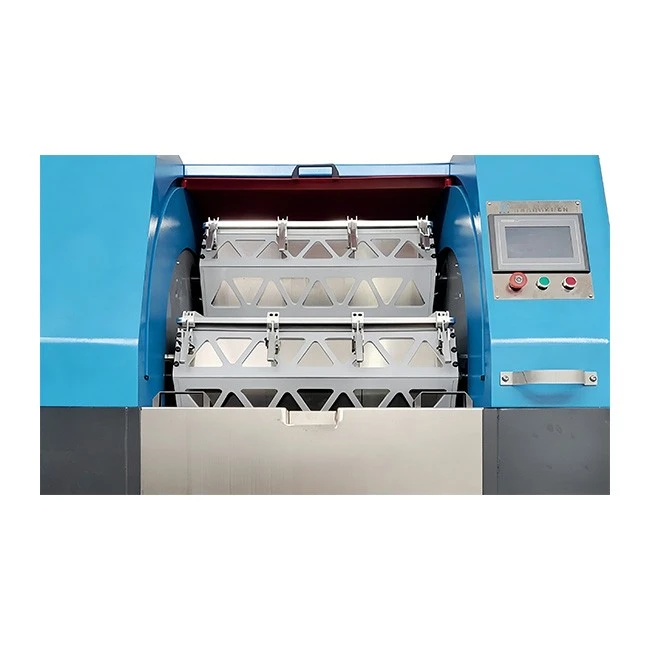

Tumbling Barrel Ċentrifugali

Dongguan Xindingsheng Intelligent Grinding Technology Co., Ltd huwa wieħed mill-manifatturi u fornituri ewlenin ta 'barmil ċentrifugali tumbling fiċ-Ċina, dehru minn prodotti ta' kwalità u prezz tajjeb. Jekk jogħġbok mistrieħ assigurat li bl-ingrossa bl-ingrossa personalizzat barmil ċentrifugali tumbling mill-fabbrika tagħna. Għal kwotazzjoni, ikkuntattjana issa.

Iddisinjat esklussivament għal komponenti ta' daqs ultra-ultra-irqiq, ultra-u mikro-, dan il-finitur tal-kanna ċentrifugali ħfief huwa mmexxi minn mutur li jiffranka l-enerġija-7.5KW. B'firxa ta 'veloċità preċiża ta' 0-160 RPM, tagħti stabbiltà eċċezzjonali f'veloċitajiet baxxi-li telimina d-deformazzjoni u l-grif fuq partijiet ta 'preċiżjoni kkawżati minn tħin b'veloċità għolja.
B'kapaċità ta' 70L, il-barmil ta' volum-żgħir huwa ideali għall-ipproċessar ta'-lottijiet ta' preċiżjoni ultra-żgħar. Diviżorji fissi customizable ġewwa jippermettu tħin separat ta 'mikro-partijiet (l-ebda ħabta, l-ebda grif) bi preċiżjoni tat-tħin ta' Ra0.05μm.
Disinn modulari ħafif jiżgura daqs kompatt u mobilità faċli, li jiffaċilita t-tqassim tal-workshop. Il-barmil ta' ġewwa tal-polyurethane ta' grad ta' l-ikel- huwa bla riħa u ħieles mit-tniġġis-, u jissodisfa r-rekwiżiti ambjentali ta 'l-industriji mediċi u elettroniċi.
It-trażmissjoni tal-irkaptu tan-najlon kwieta żżomm il-ħoss operattiv Inqas minn jew ugwali għal 55dB (konformi mal-istandards ambjentali tal-workshop), li jagħmilha adattata għal cleanrooms u workshops tal-ipproċessar ta 'preċiżjoni. Mgħammar b'inverter li jiffranka l-enerġija-, inaqqas il-konsum tal-enerġija bi 30% meta mqabbel ma' mudelli tradizzjonali.
Kanna magħluqa għal kollox b'disinn ta' tnixxija ta' pressjoni negattiva-jipprevjeni t-titjir tal-fluwidu tat-tħin, u jżomm ambjent nadif ta' workshop-perfett għal partijiet ta' preċiżjoni ultra-f'apparat mediku, komponenti elettroniċi, u mikro-ħardwer.

Struttura Ġenerali (Ħfief u Preċiżjoni-Orjentata)

Disinn ħafif modulari jinkludi qoxra ta 'fuq ħafifa, bażi ta'-iffrankar tal-enerġija, assemblaġġ ta 'turntable tal-barmil ta' preċiżjoni, kabinett elettriku li ma jgħaddix trab, u ħawt żgħir li jirċievi. Il-komponenti kollha għandhom trattament ta' prova ta' scratch-u kolliżjoni-, li jadattaw għar-rekwiżiti tal-kamra nadifa b'assemblaġġ u manutenzjoni faċli.

• Qoxra ta 'fuq ħafifa: Azzar irqiq ta'-qawwa għolja bi bexx elettrostatiku (prova tal-grif-, faċli biex tnaddaf); baffles tal-ventilazzjoni ta' toqba-fin (jipprevjeni tnixxija mikro-abrasive); Bieb protettiv akriliku trasparenti (-osservazzjoni tat-tħin fil-ħin reali) bi swiċċ tal-ivvjaġġar ta '-preċiżjoni għolja importat (qawwa awtomatika-mitfija meta tinfetaħ, li tiżgura s-sigurtà).
• Bażi għall--Ffrankar tal-Enerġija: Iwweldjar ta 'l-azzar tal-kanal irqiq b'saqajn ta' livellar aġġustabbli (aġġustament orizzontali preċiż fil-cleanrooms); pjanċa tat-twaħħil tal-mutur tal-aluminju ħafif b'aġġustament bil-kamin ta 'preċiżjoni (kontroll preċiż tat-tensjoni taċ-ċinturin, tnaqqis ta' telf ta 'enerġija); mibni-f'tank żgħir ta' ġbir ta' likwidu (jipprevjeni l-kontaminazzjoni tal-art tal-ħanut tax-xogħol minn fluwidu tat-tħin li jnixxi).
• Preċiżjoni Barrel Turntable: Die-turntable tal-aluminju fondut (ħfief,-preċiżjoni għolja, reżistenti-deformazzjoni); btieti eżagonali żgħar b'folji tal-polyurethane ta' grad ta' ikel-rqaq ta' 5mm-(għall-mikro-partijiet); micro worm reducer għall-inklinazzjoni tal-kanna (bil-mod, preċiż, l-ebda parti ma tinżel waqt il-ħatt); spin-fuq l-għatu tal-kanna (issiġillar superjuri, ideali għal mikro-partijiet tat-tnixxija-prova li tħin).
• Kabinett Elettriku li ma jgħaddix trab: Klassifikazzjoni IP55 kontra t-trab u tiflaħ (kamra nadifa-adattata) b'dehumidifikatur mibni-(tipproteġi l-komponenti elettriċi mill-umdità); Disinn tal-pannell tat-touch (tħaddim preċiż, l-ebda xedd taċ-ċavetta mekkanika).

Prinċipju ta' Ħidma

Jadotta l-prinċipju tat-tħin ta 'preċiżjoni "-rivoluzzjoni ta' veloċità baxxa + rotazzjoni preċiża". Il-mutur li jiffranka l-enerġija ta' 7.5KW-ssuq it-turntable tal-aluminju għal rivoluzzjoni ta'-veloċità baxxa. Irkaptu tan-najlon kwiet ta '-preċiżjoni għolja jsuq erba' btieti żgħar għal rotazzjoni b'lura b'veloċità baxxa-, li jiġġeneraw forza ċentrifugali doppja ġentili u uniformi.

Partijiet ta' preċiżjoni ultra-u mikro-abrasivi jiffurmaw żona ta' tħin-baxxa u ġentili taħt forza ċentrifugali. L-abrasivi jwettqu tħin ħafif, kollu-tund fuq il-partijiet, ineħħu burrs u ċanfrin filwaqt li jimmassimizzaw l-eżattezza dimensjonali u l-finitura tal-wiċċ-jevitaw deformazzjoni u grif minn tħin-għoli.

Meta mqabbel ma 'tagħmir tradizzjonali, il-forza tat-tħin hija faċilment kontrollabbli. Aġġustament preċiż tal-veloċità jippermetti proċessi gradwali minn mikro-deburring għall-illustrar tal-mera, li jissodisfaw rekwiżiti għoljin ta 'partijiet ta' ultra-preċiżjoni.

Mgħammar b'inverter importat li jiffranka l-enerġija - + touch pannell tal-kontroll tal-veloċità (preċiżjoni tal-veloċità ± 0.5 RPM), li jappoġġja tħin mikro-veloċi (5{-20 RPM) għal partijiet ultra{-preċiżjoni/ultra-rqaq (l-ebda vibrazzjoni jew iġġamjar f'veloċitajiet baxxi).

Il-funzjonijiet tal-pannell tat-touch jinkludu l-ħin tat-tħin issettjat minn qabel, il-wiri tal-veloċità, l-għażla tal-mod tat-tħin, u waqfien ta 'emerġenza. Jista 'jaħżen 3 settijiet ta' parametri tat-tħin użati b'mod komuni għal -recall ta' klikk waħda, u jiffranka l-ħin tas-setup.

Sistema ta 'protezzjoni tas-sigurtà komprensiva: interlock tal-iswiċċ tal-ivvjaġġar b'żewġ -mod, protezzjoni mhux magħluqa tal-għata tal-kanna, allarm tal-livell tal-fluwidu tat-tħin, u protezzjoni tal-inklinazzjoni tat-tagħmir (tagħmir mhux se jibda jekk il-kopertura tkun maħlula; allarm awtomatiku għal livell baxx ta' fluwidu; għeluq immedjat jekk inklinat-li telimina l-ħsara fit-tagħmir u l-ħsara fil-parti). Kontroll ta '-vultaġġ baxx jiżgura tħaddim sikur, li jadatta għar-rekwiżiti tas-sigurtà elettrika tal-kamra nadifa.

Rekwiżiti ta' Installazzjoni
1.Poġġi fuq art epoxy livell fil-kmamar nodfa; aġġusta s-saqajn tal-livellar għal orizzontalità sħiħa (l-ebda vibrazzjoni). Uża pads tal-gomma anti-statiċi bejn is-saqajn u l-art biex tevita l-akkumulazzjoni statika.
2.Test tar-reżistenza tal-insulazzjoni tal-istralċ tal-mutur b'megohmmeter 500V (Akbar minn jew ugwali għal 0.5 MΩ; tiżgura insulazzjoni tajba biex tevita l-istatika mit-tnixxija).
3.Ikkonnettja ma '380V qawwa industrijali bi tliet fażijiet -(vultaġġ stabbli) bi swiċċ indipendenti. Żgura li t-turntable idur lejn l-arloġġ (dehra ta' fuq) b'ert affidabbli (reżistenza tal-art Inqas minn jew ugwali għal 3Ω, ertjar anti-statiku meħtieġ).
4.Kondotta test mingħajr tagħbija ta' 10-minuti wara l-installazzjoni (iċċekkja għal storbju/vibrazzjoni anormali; ivverifika l-eżattezza tal-pannell tat-touch) qabel l-użu formali.

Aġġustament Aktar tard
1.Spezzjona t-tensjoni taċ-ċinturin tal-mutur kull 400 siegħa ta 'tħaddim (irfinar -permezz ta' mekkaniżmu bil-kamin ta 'preċiżjoni). Ibdel iċ-ċinturini milbusa b'dawk anti-statiċi biex tevita l-istatika.
2.Ultra-katina ta 'l-inklinazzjoni tal-kanna tal-istainless steel fina: aġġusta t-tensjoni permezz ta' mikro-taljola tat-tensjoni (aġġusta bil-mod biex tevita l-ksur tal-katina minn -issikkar żżejjed).
3.Iċċekkja regolarment il-prestazzjoni tas-siġillar tal-ispin-fuq il-qoxra. Aġġusta l-viti tal-irfinar-fin fit-truf tal-kanna jekk iseħħ tnixxija biex tiżgura twaħħil issikkat u tevita t-tifrix tal-fluwidu tat-tħin.

Passi ta' Operazzjoni
1.Power fuq, nisfruttaw il-pannell tat-touch. Agħżel il-parametri tat-tħin maħżuna jew issettja manwalment il-veloċità u l-ħin. Fil-mod manwali, aġġusta l-kanna għal 5 gradi 'l quddiem tilt permezz ta' swiċċ inching u ħoll l-ispin-fuq il-qoxra.
2.Pre-ittratta l-biċċiet tax-xogħol (ultra-sgrass nadif, trattament anti-statiku). Tagħbija biċċiet tax-xogħol u mikro-abrasivi fi proporzjon ta '1:3 fi grilji ta' diviżorji separati (tip ta 'parti waħda għal kull grilja biex tevita t-taħlit), timla 60% tal-volum ta' kull grilja. Żid aġent tat-tħin ta' preċiżjoni ultra-u ilma dejonizzat (biss tgħaddas materjali), imbagħad issikka l-għatu b'mod sikur.
3.Ibda t-tagħmir jaħdem b'veloċitajiet baxxi stabbiliti minn qabel. Itfi kull 60 minuta ta' tħaddim kontinwu biex tivventila u tkessaħ il-bittija (tipprevjeni t-tixjiħ tal-inforra tal-polyurethane tal-grad tal-ikel).
4.Wara t-tħin, inklina l-kanna bil-mod permezz ta 'swiċċ li jdur biex tarmi materjali f'ħawt li jirċievi b'filtri ultra-fine (separazzjoni preċiża ta' partijiet u abrażivi). Naddaf il-partijiet separati immedjatament b'ilma ultra-pur.

Manutenzjoni ta 'Kuljum
1.Illubrikha l-bearings kollha bi grass ibbażat fuq il-kalċju anti-statiku- wara 300 siegħa ta' tħaddim. Naddaf il-bearings b'mod regolari b'ċarruta ħielsa-lint biex tevita d-dħul ta' trab/mikro-abrażiv.
2.Naddaf l-intern tal-kanna, diviżorji, u ħawt li jirċievi b'ilma dejonizzat wara l-użu ta 'kuljum; nixxef b'ċarruta ħielsa-lid u wettaq trattament anti-statiku fuq l-inforra tal-polyurethane (tipprevjeni mikro-partijiet minn adsorbiment statiku). Ibdel il-pannelli tal-bibien akriliċi scratched fil-pront.
3.Open il-kabinett elettriku kull ġimgħa: naddaf it-trab b'blower ta 'l-arja tal-kamra nadifa, iċċekkja l-operat tad-dehumidifier u l-issikkar tat-terminal. Ikkalibra t-touch panel u l-inverter kull xahar biex tiżgura l-preċiżjoni.
4. Għall-użu ta 'cleanroom: naddaf il-wiċċ tat-tagħmir kuljum b'materjali kompatibbli ta' cleanroom-; spezzjona regolarment il-prestazzjoni anti-statika. Għal-ħażna fit-tul: neħħi l-abrażivi/fluwidu tat-tħin, partijiet tal-metall ta' trattament-sadid u anti-statiku, itfi, u għatti b'għatu tat-trab tal-kamra nadifa.

Adattat għall-mikro-deburring, ċanfrin, u l-illustrar tal-mera ta 'partijiet ta' preċiżjoni ultra{{-ultra-rqiqa, mikro-daqs{-inklużi mikro-istainless steel mikro-komponenti, partijiet ta 'preċiżjoni ta' liga tat-titanju, partijiet taċ-ċeramika, u partijiet ta 'preċiżjoni tal-plastik-użati f'komponenti elettroniċi u strumenti ta' preċiżjoni tal-apparat mediku, strumenti tal-ajruspazju, komponenti elettroniċi u strumenti tal-ajruspazju.
Ideali għal cleanrooms u workshops tal-ipproċessar ta 'preċiżjoni, li jwasslu finitura tal-wiċċ għolja u preċiżjoni dimensjonali konsistenti wara t-tħin.
